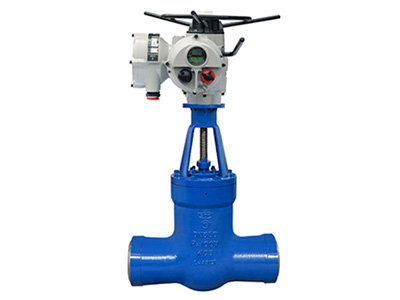

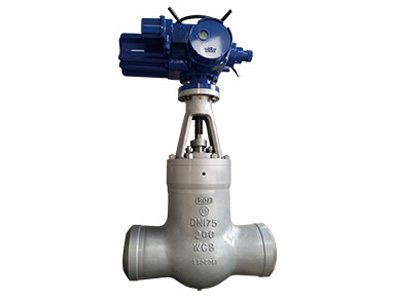

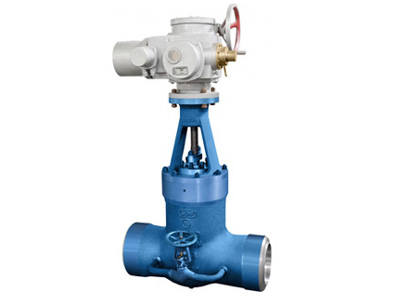

    • 高温电动合金闸阀

    制造验收技术标准

    1、制造与验收技术条件按日本火力发电用阀标准E101的规定。

    2、阀门结构长度按E101的规定。

    3、阀体焊接坡口按ANSI B16.25的规定或按用户提供的尺寸。

    适用规范：

    壳体材料 使用温度/℃ 适用介质
    ASTM A216 WCB ≤425 蒸汽、水
    ASTM A217 WC1 ≤470
    ASTM A217 WC6 ≤593
    ASTM A217 WC9 ≤593

    主要零件材料：

    零件名称 材料牌号
    阀体 WCB WC1 WC6 WC9
    闸板 WCB WC1 WC6 WC9
    阀盖 25 15CrMoVA 12CrMoVA 12CrMoVA
    WCB WC1 WC6 WC9
    阀杆 2Cr13 2Cr13 25Cr2MoV 25Cr2MoV
    填料 增强柔性石墨
    支架 WCB WCB WCB WCB
    WC1 WC6 WC9
    密封环 S软钢、增强柔性石墨 S软钢、增强柔性石墨 S软钢、增强柔性石墨
    阀杆螺母 ZQAL9-4

    尺寸图纸：

    主要尺寸：

    Z961(0) Y-1500Lb

    公称通径 主要外形尺寸和连接尺寸/mm
    d L H D0
    2 1/2 56 254 671 200
    3 64 305 692 200
    4 84 406 790 230
    5 100 483 875 260
    6 126 559 1055 360
    8 158 711 1148 410

    Z961(0) Y-2000Lb

    公称通径 主要外形尺寸和连接尺寸/mm
    d L H D0
    2 1/2 50 330 640 200
    3 60 368 690 230
    4 80 457 806 260
    5 96 533 984 360
    6 118 610 1090 410

    Z961(0) Y-2500Lb

    公称通径 主要外形尺寸和连接尺寸/mm
    d L H D0
    2 1/2 46 330 639 200
    3 54 368 680 230
    4 70 457 805 260
    5 86 533 965 360
    6 104 610 1070 410

    Z961(0) Y-3500Lb

    公称通径 主要外形尺寸和连接尺寸/mm
    d L H D0
    3 44 440 745 260
    4 56 540 860 300
    公称通径 NPS(in) 主要外形尺寸和连接尺寸(mm）
    d L H Do Li Lz
    Z961(0) Y-2500Lb
    2 1/2 46 330 533 508 198 332
    533
