ZJHPF46系列防腐调节阀是由气动薄膜执行机构或由电动执行机构和直通单座衬氟塑阀两部分组成。该阀接触腐蚀介质的部位均采用耐腐蚀、抗老化的聚全氟乙丙烯，高压衬氟塑工艺，又采用聚四氟乙烯波纹管密封。具有对酸、碱、王水等高强腐蚀介质和有毒挥发的气体、液体介质流量的调控。因而适用于化工、冶金、医药等行业中。
产品工作原理和用途：
ZJHPF46系列防腐调节阀是由气动薄膜执行机构或由电动执行机构和直通单座衬氟塑阀两部分组成。该阀接触腐蚀介质的部位均采用耐腐蚀、抗老化的聚全氟乙丙烯，高压衬氟塑工艺，又采用聚四氟乙烯波纹管密封。具有对酸、碱、王水等高强腐蚀介质和有毒挥发的气体、液体介质流量的调控。因而适用于化工、冶金、医药等行业中。
产品结构特点：
1.耐腐性好：阀体内腔、阀芯、阀座、均包衬有3mm厚的聚全氟乙丙烯，能耐强腐蚀性流体。
2.密封性能好：采用聚四氟乙烯波纹管和填料双重密封。
3.泄漏量少：由于阀芯、阀座是软密封的泄漏量远远低于Ⅳ级标准。
4.调节精度高：采用精小型的气动执行机构和电动执行机构，体积小，重量轻。
产品性能参数：
|
阀座直径mm |
20 |
25 |
40 |
50 |
65 |
80 |
100 |
150 |
200 |
|||||||
|
公称通径mm |
10 |
12 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
||
|
额定流量 系数kv |
直线 |
1.8 |
2.8 |
4.4 |
6.9 |
11 |
17.6 |
27.5 |
44 |
69 |
110 |
176 |
275 |
440 |
690 |
|
|
等百分比 |
1.6 |
2.5 |
4 |
6.3 |
10 |
16 |
25 |
40 |
63 |
100 |
160 |
250 |
400 |
630 |
||
|
公称压力MPa |
0.6 1.6 4.0 6.4 |
|||||||||||||||
|
行 程mm |
16 |
25 |
40 |
60 |
||||||||||||
|
流量特性 |
直线、等百分比 |
|||||||||||||||
|
介质温度℃ |
-20～200(常温型)、-40～+250、-40～250（中温型） |
|||||||||||||||
|
法兰尺寸 |
法兰密封面型式按JB77-59，其中铸钢法兰按光滑式，铸钢法兰按凹式 |
|||||||||||||||
|
法兰型式 |
铸铁法兰尺寸按JB79-59，铸钢法兰尺寸按JB79-59 |
|||||||||||||||
|
阀体 材质 |
PN (MPa) |
0.6,1.6 |
HT200 |
|||||||||||||
|
4.0,6.0 |
WCB（ZG230-450）、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti |
|||||||||||||||
|
阀芯材质 |
1Cr18Ni9、0Cr18Ni12Mo2Ti |
|||||||||||||||
|
上阀盖型式 |
普通式（常温型），热片式（中温型） |
|||||||||||||||
|
可调比 |
50:1 |
|||||||||||||||
产品主要零件材料：
|
零件名称 |
材料 |
|
阀体上阀盖 |
HT200 |
|
ZG230-450 |
|
|
ZG1Cr18Ni9Ti |
|
|
ZG0Cr18Ni12Mo2Ti |
|
|
阀芯、阀座 |
1Cr18Ni9 |
|
0Cr18Ni12Mo2Ti |
|
|
填料 |
聚四氟乙烯 |
|
膜片 |
丁晴橡胶夹增强涤沦织物 |
|
压缩弹簧 |
60Si2Mn |
|
膜盖 |
A3 |

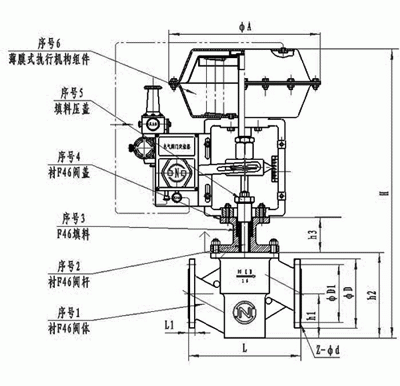

产品主要尺寸：
|
DN |
L |
H |
H1 |
重量(Kg) |
φA |
|||||||
|
PN6 |
PN40 |
PN64 |
普通 |
高温 |
PN6 |
PN16 |
PN40 |
PN64 |
PN6 PN16 |
PN40 PN64 |
||
|
20 |
181 |
194 |
206 |
398 |
548 |
45 |
52 |
52 |
65 |
19 |
23 |
285 |
|
25 |
185 |
197 |
210 |
410 |
560 |
50 |
57 |
57 |
70 |
20 |
24 |
285 |
|
40 |
222 |
235 |
251 |
455 |
620 |
65 |
75 |
75 |
85 |
26 |
35 |
285 |
|
50 |
254 |
567 |
586 |
457 |
627 |
70 |
82 |
82 |
90 |
30 |
40 |
285 |
|
65 |
276 |
292 |
311 |
610 |
790 |
80 |
92 |
92 |
100 |
47 |
66 |
360 |
|
80 |
298 |
317 |
337 |
622 |
807 |
95 |
100 |
100 |
107 |
55 |
78 |
360 |
