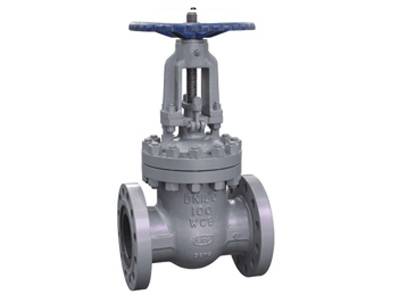

    • Z41Y-300Lb美标闸阀

    "

    主要特点及用途

    1、结构紧凑、设计合理，阀门刚性好，通道流畅，流阻系数小。

    2、密封面采用不锈钢和硬质合金，使用寿命长。

    3、采用柔性石墨填料、密封可靠、操作轻便灵活。

    4、驱动方式分于动、电动、气功、齿轮传动，结构型式：弹性楔式单闸板、刚性楔式单闸板和双闸板型式。

    5、广泛适用于石油化工、火力发电厂等油品、水蒸汽管路上作接通或截断管路中介质的启闭装置。

    产品制造及验收技术标准

    1、设计标准按 API 600

    2、结构长度按 API B16.10

    3、法兰标准按 API B16.5

    4、试验标准按 API 598

    主要性能规范：

    试验压力 公称压力(Lb) 适用介质 适用温度（℃）
    150 300 600 900 1500 2500
    壳体强度试验 3 7.8 15.4 23.1 38.4 64.6 水、蒸汽、油品 ≤425℃
    密封试验（液） 2.2 5.6 11.2 16.8 28.1

    47.7

    密封试验（气） 0.5~0.7

    主要零件材料及适用工况：

    阀体材料 WCB（C） CF8（P） CF8M（R） WC6 WC9（V） CF3（P） CF3M(R)
    工作温度（℃） ≤425 ≤275 ≤275 ≤550 ≤200 ≤200
    适用介质 水、蒸汽、油品 硝酸类 醋酸类 水、蒸汽 酸碱 酸碱

    主要外形尺寸及连接尺寸：

    API150Lb

    公称通径 单位 L H（全开） D D1 D2 b Z-d D0
    in mm
    2"" 50 in 7 .00 16.10 6.00 4. 75 3.62 0. 75 4-0.75 8.00
    mm 178 409 152 120.5 92 19.1 4-19 200
    3"" 80 in 8.00 20.00 7.5 6.00 5.00 0.94 4-0.75 10.00
    mm 203 570 190 152.5 127 23.9 4-19 250
    4"" 100 in 9.00 23.20 9.00 7 .50 6.19 0.94 8-0.75 10.00
    mm 229 590 229 190.5 157 23.9 8-19 250
    6"" 150 in 10.50 24.80 11.00 9.50 8.50 1.00 8-0.88 12.00
    mm 267 630 279 241.5 216 25.4 8-22 300
    8"" 200 in 11.50 37 .80 13.50 11.75 10.62 1.12 8-0.88 13.88
    mm 292 960 343 298.5 270 28.5 8-22 350
    10"" 250 in 13.00 45.6 16.00 14.25 12. 75 1.19 12-1.00 15.70
    mm 330 1158 406 362 324 30.2 12-25 400
    12"" 300 in 14.00 54.30 19.00 17.00 15.00 1.25 12-1.00 17.70
    mm 356 1378 483 432 381 31.8 12-25 450
    14"" 350 in 15.00 60. 75 21.00 18. 75 16.25 1.38 12-1.12 19.7
    mm 381 1543 533 476.5 413 35 12-29 500
    16"" 400 in 16.00 68.40 23.50 21.25 18.50 1.44 16-1.12 23.60
    mm 406 1738 597 539.5 47 36.6 16-29 600
    18"" 450 in 17 .00 71.10 25.00 22. 75 21.00 1.56 16-1.25 23.60
    mm 432 1959 635 578 533 39. 7 16-32 600
    20"" 500 in 18.00 87 .20 27 .5 25.00 23.00 1.69 20-1.25 26.80
    mm 457 2214 698 635 584 42.9 20-32 680
    24"" 600 in 20.00 102.3 32.00 29.50 27 .25 1.88 20-1.38 29.90
    mm 508 2599 813 749.5 692 47. 7 20-35 760
    30"" 750 in 24.00 125.3 38. 75 36.00 33. 75 2.94 28-1.38 36.00
    mm 610 3183 985 914 857 74.5 28-35 915
    36"" 900 in 28.00 147.00 46.00 42. 75 40.25 3.56 32-1.62 36.00
    mm 711 3737 1170 1086 1022 90.5 32-41 915

    API300Lb：

    公称通径 单位 L H（全开） D D1 D2 b Z-d D0
    in mm
    2"" 50 in 8.5 16.7 6.50 5.00 3.62 0.88 8-0.75 8.0
    mm 216 424 165 127 92 22.3 8-19 200
    3"" 80 in 11.15 21.00 8.25 6.62 5.0 1.12 8-0.88 10
    mm 283 535 210 168 127 28.5 8-22 250
    4"" 100 in 12.00 24.20 10.0 7 .88 6.19 1.25 8-0.88 10
    mm 305 615 254 200 157 .2 31.8 8-22 250
    6"" 150 in 15.87 31.30 12.50 10.62 8.5 1.44 12-0.88 14
    mm 403 795 318 270 216 36.6 12-22 350
